Dichtlinsen

Dichtelemente der Extraklasse

Entdecken Sie unsere hochwertigen Dichtlinsen – exakt nach Ihren Anforderungen gefertigt!

Als Metallverarbeiter mit jahrzehntelanger Erfahrung haben wir für unsere Kunden bereits unzählige Dichtlinsen in vielen unterschiedlichen Varianten gefertigt. Immer dabei im Fokus: die maßgenaue Verarbeitung hochwertiger Werkstoffe. Wir sind vom TÜV zugelassener Hersteller von Metalldichtungen nach Druckgeräterichtlinie 2014/68/EU und können Kundenwünsche und Anforderungen nach individuellen Aspekten auf höchstem Niveau erfüllen.

Wofür werden Dichtlinsen verwendet?

Dichtlinsen sind ein wichtiges Element für die Abdichtung im Hochdruckbereich. So kommt es, dass Dichtlinsen häufig in Hochdruckleitungen eingesetzt werden. Das Prinzip, welches dahintersteckt, ist beeindruckend.

Wie funktionieren Dichtlinsen?

Wenn die ausgedrehten Dichtflächen der Flansche zusammenkommen, bilden sie einen Kegelabschnitt. Die Kugelzone der Dichtlinse trifft mit der Kegelfläche der Flansche zusammen. Der Clou hierbei ist, dass der Werkstoff der Dichtlinse möglichst eine niedrigere Festigkeit aufweist als die der Flansche. Selbst ein gleichwertig fester Werkstoff hat eine plastische Verformung der Dichtlinse zur Folge. Weist die Dichtlinse aber eine geringere Härte auf, so kann eine Erhöhung der Kräfte bewirken, dass sich die Dichtfläche vergrößert. Das ist ein besonderer Vorteil von Dichtlinsen. Sie halten jeder Überlastung problemlos stand.

Die Funktion der Linsendichtung als Metallprofildichtung beruht auf einer Linienberührung. So kann schon unter relativ kleiner Schraubkraft eine zuverlässige Abdichtung erreicht werden. Die Voraussetzung ist hierbei, dass die Oberflächen von Dichtlinse und Flansch besonders fein verarbeitet sind. Wir empfehlen eine Rauigkeit von nicht mehr als Ra 1,6 µm. Des Weiteren müssen die Oberflächen frei von Kratzern und anderen Beschädigungen sein, um die volle Funktion zu gewährleisten.

Dichtlinsen mit höchster Präzision

Wir stellen genormte Dichtlinsen nach DIN 2696, nach Werksnorm oder nach Kundenvorgaben her. Dichtlinsen können dank ihrer Eigenschaften besonders gut im Hochdruckbereich verwendet werden.

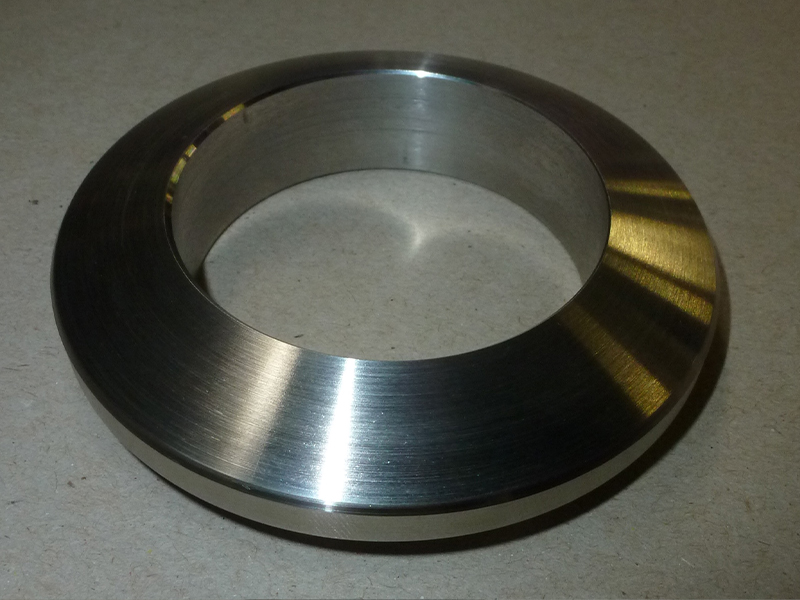

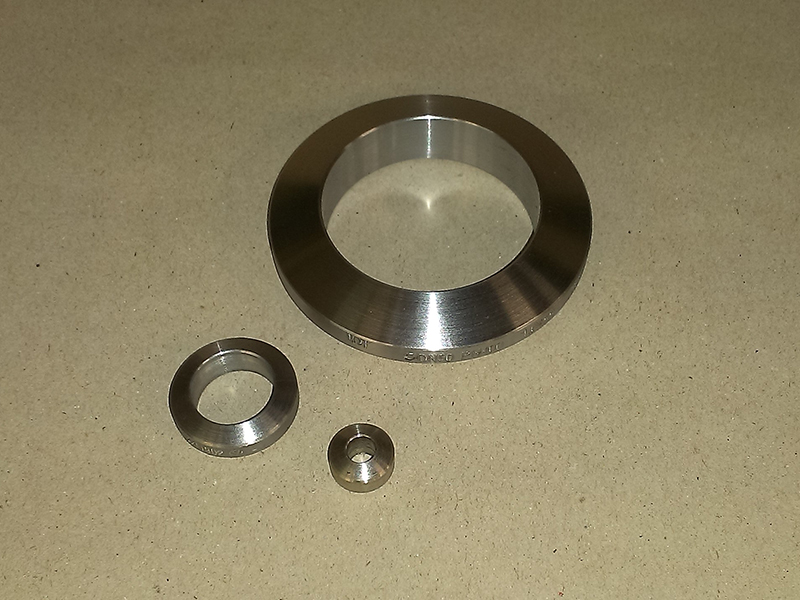

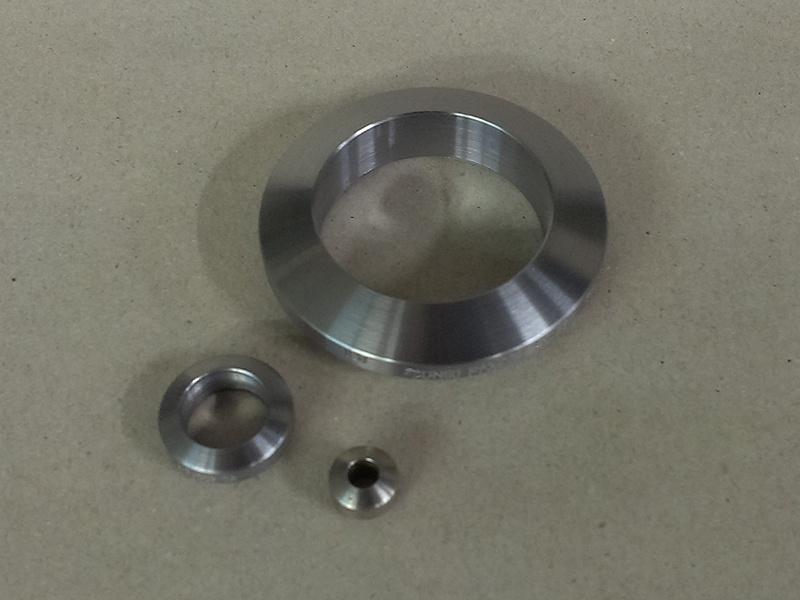

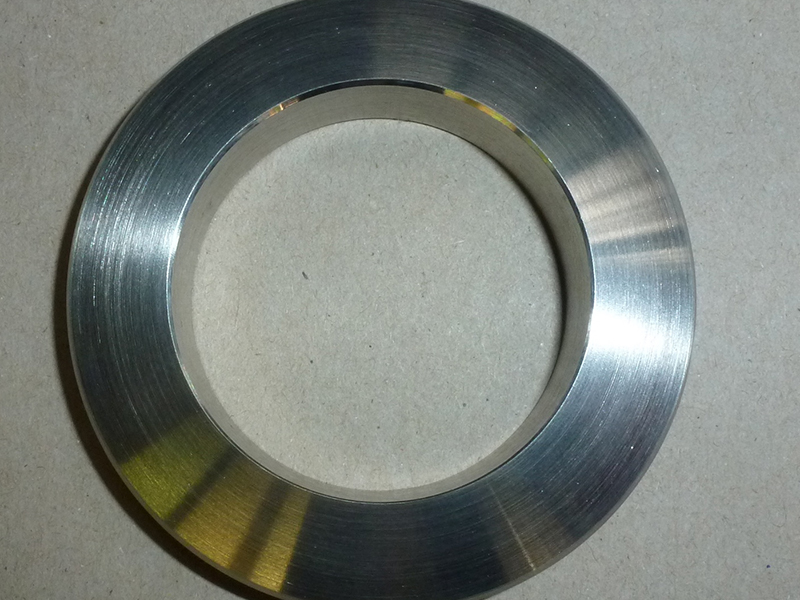

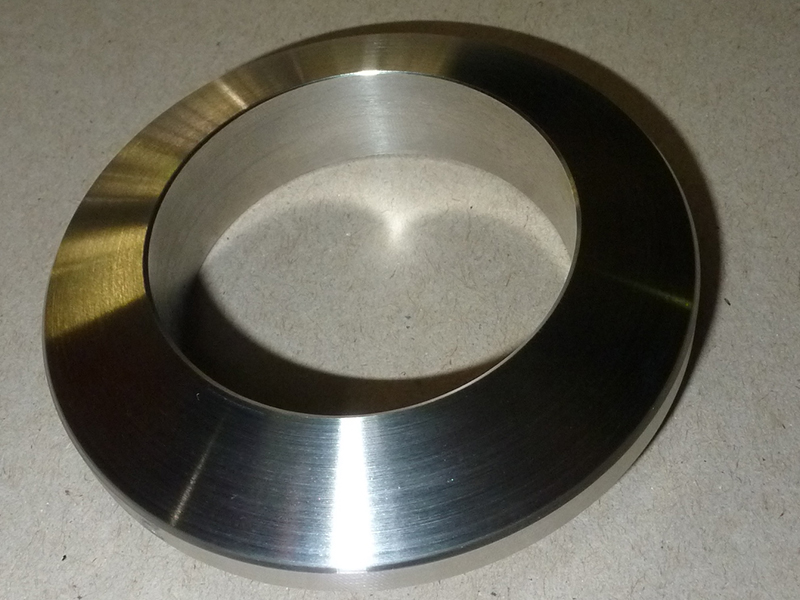

Dichtlinsen Beispiele:
